ПОРУВАННЯ ТУПУВАННЯ (компенсатори) є ключовими компонентами, що використовуються для поглинання переміщення та деформації в системах трубопроводів, спричинених тепловим розширенням та скороченням, вібрацією або врегулюванням фундаменту, забезпечуючи безпечну роботу трубопроводів. Далі - його детальний опис:

1. Основні функції

Компенсація за переміщення: поглинання переміщення в осьовому, бічному, кутовому або декількох напрямках.

Вібрація та зменшення шуму: полегшуйте удар, що передається вібрацією обладнання, таких як насоси та компресори.

Герметизація та витоки-Доказ: запобігти витоку при з'єднаннях труб, спричинених переміщенням.

Система захисту: для запобігання концентрації напруги не завдають пошкодження трубопроводів або обладнання.

2. Поширені типи

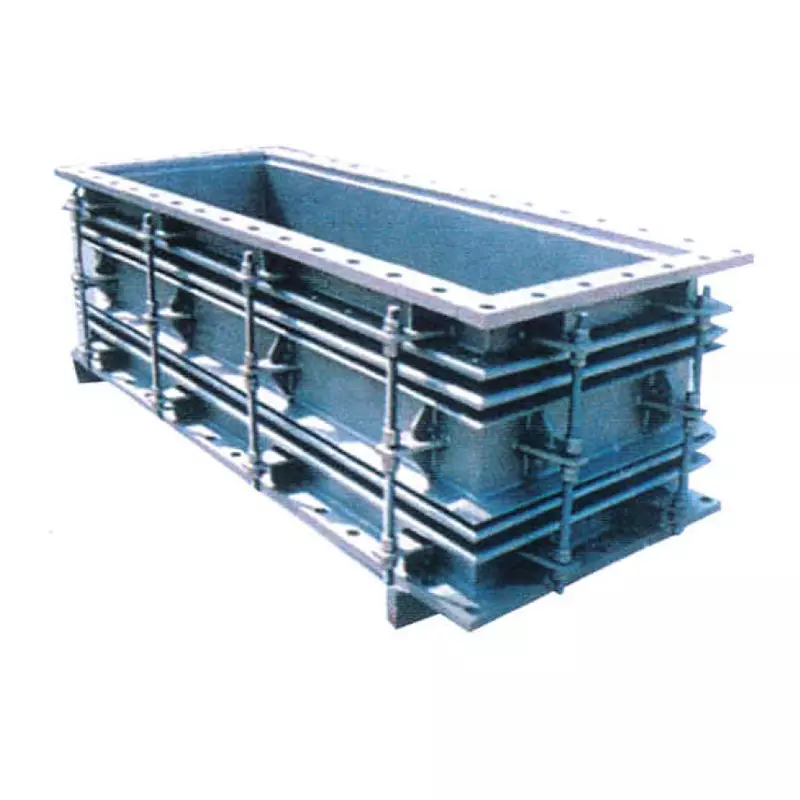

Металевий розширення суглоба

Тип сильфонів: Переміщення компенсується через еластичну деформацію сильфонів, і воно може протистояти високому тиску та високій температурі (наприклад, парові труби).

Тип шарніра: підходить для кутового переміщення, часто використовується в L-форми труби.

Універсальний тип: мульти-Компенсація спрямованості, що використовується для складних трубопроводів.

Тип балансу тиску: усуньте внутрішній тягу тиску та захистіть нерухомий кронштейн.

(2) Нерозумний-металеві розширення суглобів

Тип тканини волокон: корозію-стійкий, підходить для великих переміщень (такі як димові газові протоки).

Тип гуми: хороший ефект демпфування вібрації, підходить для низького-Температурні середовища, такі як вода та повітря.

(3) Інші типи

Тип рукава: він компенсує осьове зміщення за допомогою ковзаючих рукавів, але має вимоги до ущільнення.

Сферичний компенсатор: він досягає мульти-Направляюча компенсація обертанням сфери.

3. Структура ядра

Синетка: Зроблено з металу (нержавіюча сталь, сплав) або не-метал (гума, політетрафторетилен), з основним елементом розширення.

Фланця/Кінцева труба: з'єднує систему трубопроводу.

Витягувати стрижень/Петля: обмежує напрямок переміщення або утримує тягу тиску.

Путівник: захищає сильфон від руйнування середовищем (високий-температура і висока-швидкість рідини).

4. Ключові параметри для вибору

Середні характеристики: температура, тиск, корозійність (Наприклад, хімічні трубопроводи потребують кислоти-стійкі матеріали).

Переміщення: обчислені значення осьових, бічних та кутових переміщень.

Умови встановлення: обмеження простору, напрямок труби (горизонтальний/вертикальний).

Стандартні характеристики: дотримуйтесь міжнародних або галузевих стандартів, таких як ASME, EJMA та GB/Т.

5. Типові сценарії застосування

Компенсація термічної експансії для трубопроводів парових та гарячих вод у мережах теплової потужності.

Нафтохімічний/Хімічна промисловість: реактор, труби для підключення теплообмінника.

Енергетична промисловість: газові протоки котла, трубопроводи парових турбін.

Муніципальна інженерія: довга-Відстань відстані водопостачання та нагрівальні трубопроводи.

6. Ключові моменти для встановлення та обслуговування

Попередній-Деформація: Поперед-розтягувати/стиснути відповідно до холодного положення (наприклад, розтягування 50% Компенсація під час встановлення).

Підтримка керівництва: для запобігання пошкодженню бічного переміщення трубопроводу пошкодження розширення.

Регулярний огляд: моніторинг сильної корозії, витоку або тріщин втоми.

Цикл заміни:non-Металеві розширення суглобів зазвичай становить від 5 до 10 років, тоді як металеві можуть тривати більше 15 років.

7. Несправності та рішення

Витік: Якщо ущільнювач не вдається, замініть сильфон або затягніть болти.

Нестабільність: перевантаження змушує сильфони скрутити, а навантаження потрібно перераховувати.

Перфорація корозії: Неправильний відбір матеріалу або середовище, що містить хлоридні іони (наприклад, високий-нікелеві сплави, необхідні в умовах морської води).

8.

Інтернаціонал: ASME B31.3 (Труби для процесу), Ейма (Асоціація спільних виробників розширення).

Внутрішній: ГБ/T 12777 (Металеві сильфонні стики), HG/T 20677 (Хімічні трубопроводи).
